Pig Igienico

I sistemi pig permettono di svuotare completamente la linea di produzione garantendo il recupero integrale del prodotto e la pulizia della tubazione. Si suddividono in due grandi famiglie — sistemi pig monodirezionali e sistemi pig bidirezionali — che condividono numerose caratteristiche comuni.

In entrambe le tipologie, il tampone pig può essere spinto all’interno della tubazione durante il ciclo di pigging tramite aria, acqua, azoto o altro prodotto; lungo la linea è inoltre possibile installare specifici sensori magnetici per rilevarne il passaggio.

Le stazioni pig possono essere realizzate per consentire il lavaggio anche mediante ciclo CIP o SIP e, come le valvole, sono disponibili nella versione con camicia di riscaldo.

Grazie alla raschiatura meccanica della linea operata dal passaggio del tampone pig, è possibile recuperare quasi interamente il prodotto residuo al termine di ogni ciclo produttivo, riducendo sensibilmente i tempi di lavaggio e le quantità di acqua e soluzioni necessarie. Inoltre, qualora i prodotti trasferiti siano compatibili tra loro, è possibile eseguire cambi prodotto in linea senza fermata dell’impianto.

Le due famiglie si differenziano per la direzione di movimento del tampone, la modalità di ritorno e la configurazione dei componenti, come descritto di seguito.

Sistemi pig monodirezionali

Il tampone pig è strutturato per muoversi all’interno della tubazione in un’unica direzione; grazie alla sua conformazione può passare senza problemi attraverso curve strette con raggio standard di 1,5D. Al termine del ciclo di pigging, il tampone giunto nella stazione di ricevimento viene estratto e riportato nella stazione di lancio a cura dell’operatore.

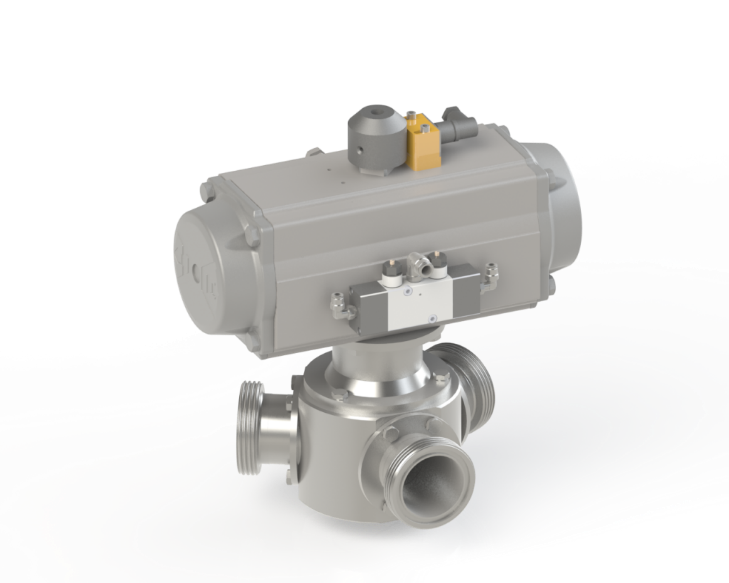

Il sistema è così strutturato: stazione di lancio del tampone pig; valvola a 3-vie di ingresso prodotto, che mantiene separato il tampone dal prodotto durante il ciclo produttivo; punto di scarico prodotto (TEE piggabile + valvola a 2-vie); stazione di ricevimento; tampone pig.

Sistemi pig bidirezionali

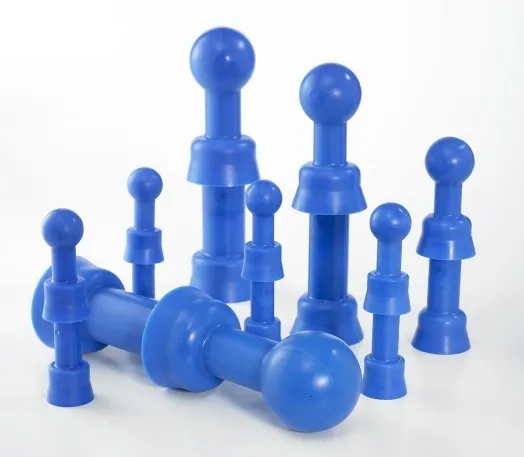

Il tampone pig è progettato per muoversi in entrambe le direzioni, consentendo il ritorno automatico dalla stazione di ricevimento alla stazione di lancio al termine del ciclo di pigging, senza l’intervento dell’operatore.

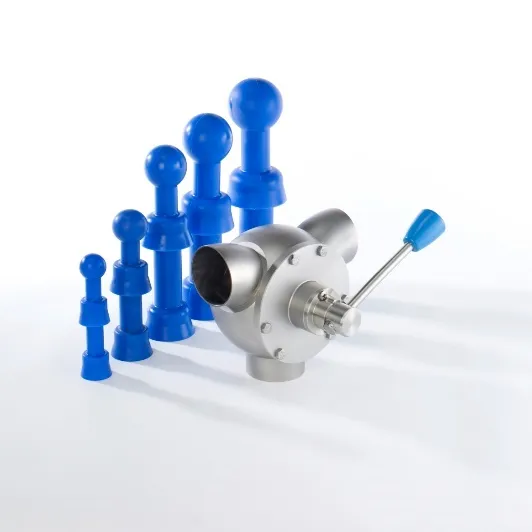

Sono disponibili sia nella versione con valvola di separazione — in cui il tampone, durante la produzione, resta nella stazione di lancio completamente isolato dal prodotto — sia nella configurazione con punto di ingresso prodotto gestito dalla stazione di lancio, in cui il tampone resta sempre a contatto con il prodotto, anche durante il ciclo produttivo.

Il sistema è così strutturato: stazione di lancio del tampone pig; valvola a 3-vie di ingresso prodotto (opzionale); punto di scarico prodotto (valvola a 3-vie); stazione di ricevimento (utilizzabile anche come ultimo punto di scarico prodotto); tampone pig.
