Pompe a Doppio Diaframma Igieniche Compatte

La pompa a doppia membrana monodado è una pompa pneumatica volumetrica che trasferisce fluidi a diversa viscosità, anche con solidi di circa 20 mm, mediante due membrane azionate ad aria che operano senza contatto meccanico.

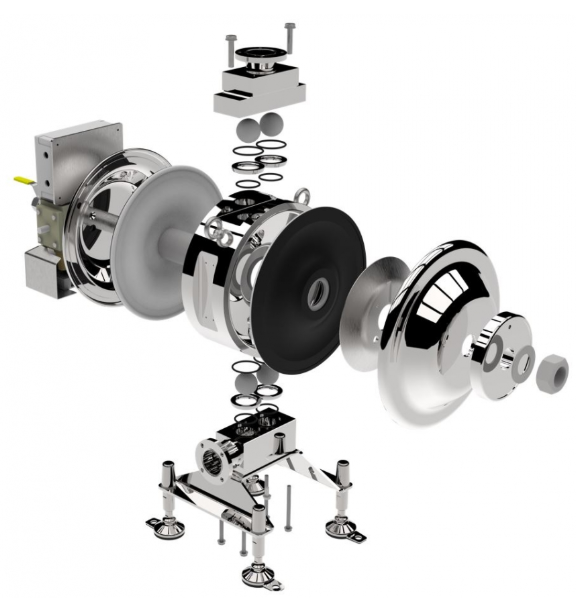

Il fluido attraversa la camera centrale mentre la pressione agisce alternativamente sulle membrane, generando aspirazione e mandata continue. La configurazione consente la sostituzione delle membrane in linea senza rimozione dalla tubazione, riducendo i tempi di fermo e semplificando la manutenzione. Il sistema supporta funzionamento a secco e la gestione di prodotti ad alta viscosità.

L’azionamento è ad albero interno; la pompa è progettata per facilitare le operazioni CIP/SIP, con finitura igienica fino a Ra 0,8 µm. La costruzione prevede materiali come alluminio, polipropilene, PVDF, acciaio inox 316 e Hastelloy, con pressioni fino a 7,2 bar e portate fino a 55 m³/h.

Vantaggi principali

• Sostituzione delle membrane in linea in circa 15 minuti senza scollegamento dell’impianto
• Riduzione dei tempi di fermo e dei costi di manutenzione
• Trasferimento di fluidi viscosi e con solidi con bassa sollecitazione del prodotto
• Funzionamento senza lubrificazione e senza meccanismi complessi interni
• Possibilità di funzionamento a secco e capacità autoadescante
• Minore numero di componenti e maggiore semplicità costruttiva rispetto a pompe tradizionali
• Ottima drenabilità e idoneità a processi CIP/SIP

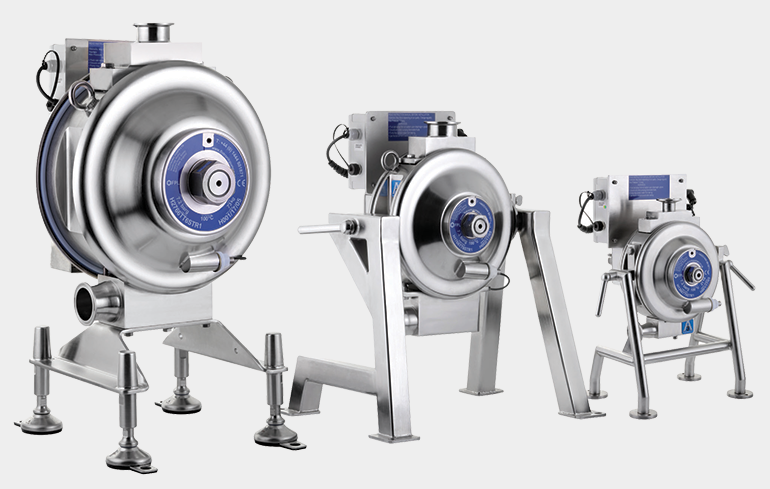

• Ampia scelta di materiali e configurazioni per diverse applicazioni industriali
• Prestazioni fino a 7,2 bar e 55 m³/h in funzione della versione
